伺服液壓設備憑借高精度、快速響應的特性，在工業機器人、精密機床等領域廣泛應用。隨著“雙碳”目標推進與智能制造升級，傳統液壓系統的能耗與效率矛盾日益凸顯。近年來，變頻器作為電機驅動核心器件，通過與伺服液壓設備的深度集成，正在重構液壓動力系統的控制邏輯。?1. 變頻調速實現能耗動態優化?傳統定量泵液壓系統存在“溢流損耗”，而伺服液壓設備搭載變頻器后，可通過調節異步電機轉速精準控制液壓泵輸出流量。例如，伊頓公司2023年推出的EVP20系列伺服液壓系統，集成三菱FR-F800變頻器，使注塑機在保壓階段電機轉速降至額定值30%，綜合節能率達45%。這種“按需供能”模式，既契合伺服液壓設備的高效需求，又滿足ISO 50001能源管理體系要求。?2. 提升動態響應與控制精度?伺服液壓設備對壓力/流量閉環控制要求苛刻，變頻器的矢量控制技術可將電機轉速波動控制在±0.2%以內。德國博世力士樂開發的CytroPac液壓站，采用丹佛斯VLT?變頻器與數字液壓閥協同控制，在汽車焊接機器人應用中實現0.01mm級位置重復定位精度。2023年國內企業研發的磁懸浮變頻器，更將電機響應時間縮短至5ms，突破伺服液壓設備高頻換向的技術瓶頸。?3. 智能變頻器驅動系統升級?新一代變頻器內置AI算法與物聯網模塊，賦予伺服液壓設備預測性維護能力。西門子G120X變頻器通過采集液壓系統壓力、油溫等數據，可提前72小時預警泵閥故障。在風電變槳系統中，ABB ACS880變頻器與伺服液壓執行機構聯動，根據風速變化實時調整槳距角，單臺風電機組年發電量提升8%。這類智能化改造，正在重塑伺服液壓設備的運維生態。伺服液壓設備與變頻器的技術融合，標志著液壓傳動從“粗放供能”向“智能控能”的范式轉變。隨著SiC（碳化硅）功率器件、數字孿生技術的普及，2025年全球伺服液壓系統變頻器滲透率預計突破65%（據Grand View Research數據）。建議企業在設備改造中優先選用支持EtherCAT通信協議的變頻器，并通過數字仿真優化參數匹配，充分釋放伺服液壓設備在精密制造、新能源等領域的應用潛力。

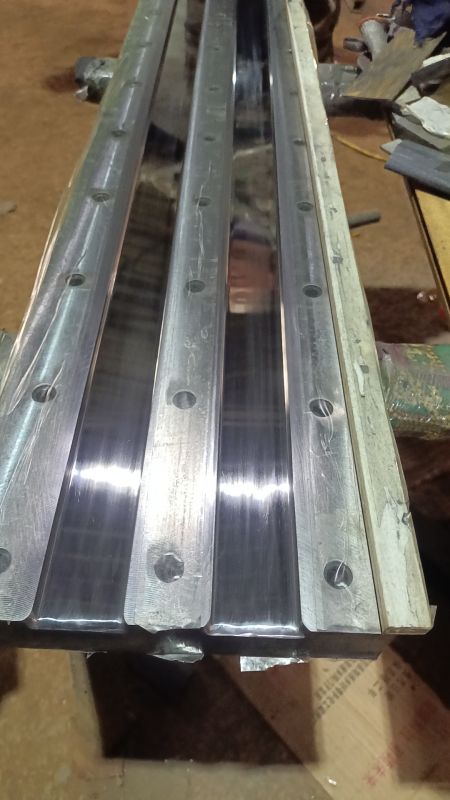

在復合材料連續成型工藝中，拉擠模具作為液壓式玻璃鋼拉擠設備的核心部件，其狀態直接影響型材的尺寸精度、表面質量及生產效率。隨著2023年全球制造業對綠色生產與降本增效需求的提升，拉擠模具的保養策略正從傳統的“被動維修”轉向“預防性維護”。?日常清潔與表面防護：預防磨損與樹脂殘留?拉擠模具的連續工作環境易導致樹脂固化殘留和纖維碎屑堆積。每日停機后需使用專用銅質刮刀清除模腔內的半固化樹脂，避免高溫碳化形成硬質結塊（研究表明，殘留物厚度超過0.1mm會使模具導熱效率下降15%）。2023年，某企業引入激光清洗技術，通過脈沖激光精準去除模具死角污染物，較傳統化學清洗效率提升40%。此外，模具表面應定期涂覆耐高溫脫模蠟或聚四氟乙烯涂層，降低摩擦系數，延長使用壽命。?溫控系統校準與優化：保障成型穩定性?現代拉擠模具多采用多段獨立加熱設計，其溫度均勻性直接決定樹脂固化質量。建議每周使用紅外熱像儀檢測模具表面溫度分布，偏差超過±3℃需立即排查加熱棒或熱電偶故障。2023年行業創新案例顯示，加裝AI溫控算法的模具可將溫度波動控制在±1℃內，同時減少15%的能耗。冬季生產時需特別注意模具預熱時間，避免冷態啟動造成的熱應力裂紋。?結構精度監測與修復：應對微變形與磨損?長期高壓環境下，拉擠模具易發生入口錐角磨損和模腔微變形。每季度需采用三維掃描技術對比模具原始CAD模型，當模腔尺寸偏差超過0.05mm時，需進行納米復合材料的激光熔覆修復。某頭部企業2023年實驗數據表明，定期修復可使模具壽命延長至30萬米拉擠長度以上。對于玻璃纖維增強模具，應避免使用金屬工具直接敲擊，防止脆性斷裂。在智能制造與可持續發展背景下，拉擠模具的保養已發展成為涵蓋清潔技術、智能監測、精準修復的系統工程。通過建立每日清潔流程、周期性溫控校驗和數字化磨損管理，企業可將模具故障率降低60%以上，同時提升15%-20%的良品率。未來，隨著物聯網傳感器與數字孿生技術的深度應用，拉擠模具的維護將實現從“周期性檢查”到“實時健康管理”的跨越，為復合材料行業創造更大價值。

在纖維增強復合材料（FRP）拉擠成型工藝中，?拉擠模具?的溫控精度直接決定制品的力學性能與表面質量。作為溫度監測的核心元件，熱電偶的安裝質量直接影響模具加熱區溫度反饋的可靠性。近年來，隨著高速拉擠工藝（線速度＞1.5m/min）及耐高溫樹脂體系的普及，?拉擠模具?的熱電偶安裝技術面臨更高挑戰。?1. 熱電偶選型與校準規范?針對?拉擠模具?的工況特性（工作溫度80-220℃），優先選用K型（鎳鉻-鎳硅）或J型（鐵-康銅）熱電偶，其測溫誤差需控制在±1.5℃以內。安裝前須采用干式爐校準法（參照ASTM E220標準），在150℃基準點驗證熱電偶線性度，剔除偏差＞2%的劣質器件。對于多段溫控的?拉擠模具?（如3-5加熱區），需采用同批次熱電偶組，避免批次差異導致溫度梯度失真。?2. 安裝定位與固定工藝?（1）?鉆孔定位?：在模具外表面軸向均勻分布測溫點，鉆孔深度需穿透模具鋼壁厚度的80%（典型值8-12mm），孔徑與熱電偶套管間隙≤0.1mm，防止熱量散失。（2）?接觸優化?：熱電偶測量端需緊密貼合模具內壁，采用高溫銀漿（導熱系數＞4W/m·K）填充空隙，確保熱響應時間＜10秒。對于曲面模具，可設計楔形壓緊機構，保證接觸壓力≥0.5MPa。（3）?抗干擾布線?：信號線需采用雙層屏蔽電纜（屏蔽層覆蓋率≥85%），與模具動力電纜間距＞30cm，并穿金屬軟管防護，降低電磁干擾導致的測溫跳變。?3. 智能監測系統集成?(1)現代?拉擠模具?普遍配備PLC或物聯網（IoT）溫控系統。安裝時需注意：(2)熱電偶信號接入AD模塊前，需加裝RC濾波電路（截止頻率1Hz），消除高頻噪聲；(3)采用Modbus RTU協議傳輸數據時，總線終端需安裝120Ω阻抗匹配電阻；在HMI界面設置溫度異常預警（如±5℃偏差持續10秒），聯動牽引機降速或停機。?4. 安全驗收與維護標準?安裝完成后需執行：(1)階梯升溫測試（50℃/30min步長），驗證各測溫點一致性（極差＜3℃）；(2)500小時連續運行考核，監測熱電偶漂移量（月漂移＜0.3%）；(3)每季度清理熱電偶套管積碳，采用超聲波清洗儀去除氧化層。科學的?拉擠模具?熱電偶安裝方案，可將溫度控制精度提升40%以上，顯著降低FRP制品的固化不良、氣泡等缺陷率。建議企業引入紅外熱像儀輔助安裝定位，并結合數字孿生技術建立模具溫度場仿真模型，進一步優化測溫點布局。隨著陶瓷薄膜熱電偶（耐溫＞600℃）等新材料的應用，未來?拉擠模具?的智能溫控將邁向更高精度與可靠性。

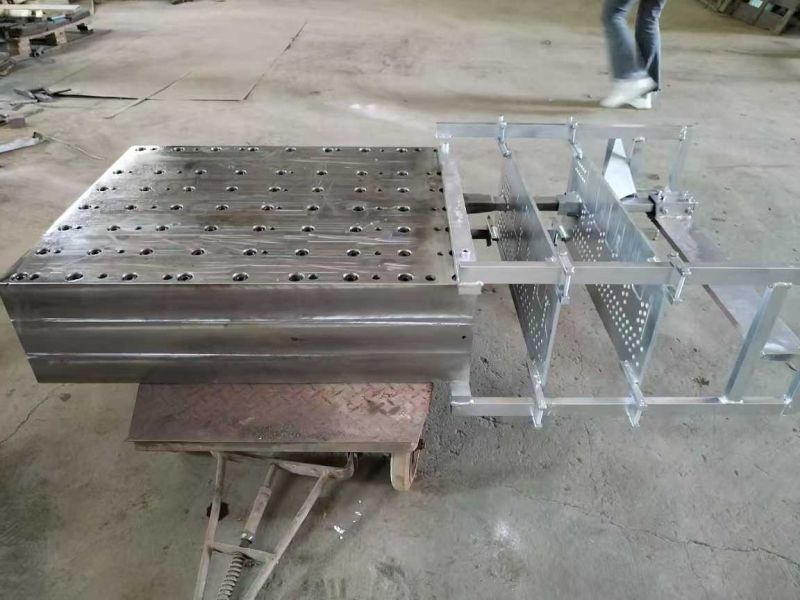

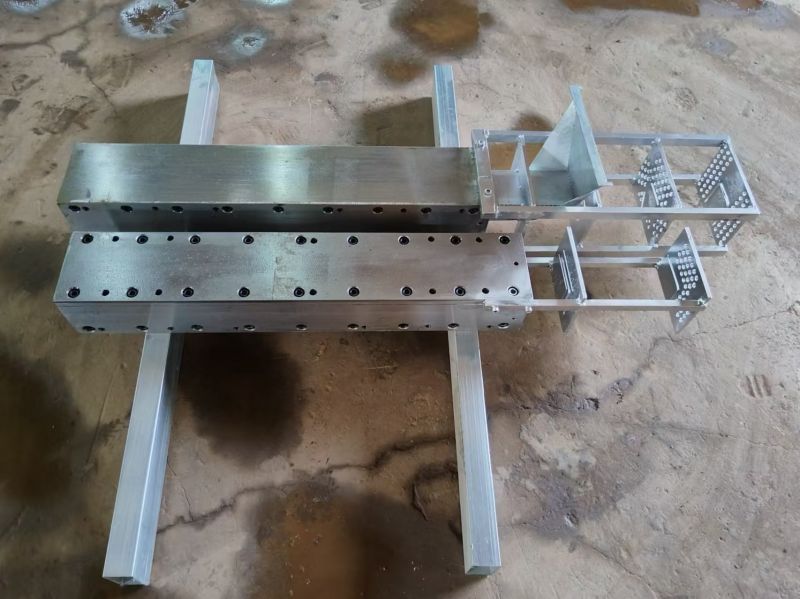

作為玻璃鋼拉擠模具的核心功能組件，拉膜器在2025年智能工藝升級浪潮中成為決定型材質量與生產效率的關鍵要素?。其通過精密控制樹脂與纖維的復合流動，解決傳統工藝中常見的表面缺陷、應力不均等問題，推動玻璃鋼拉擠型材在新能源、軌道交通等領域的規模化應用。?一、成型精度控制：從液態樹脂到高密度型材的轉化中樞?玻璃鋼拉擠模具的拉膜器通過梯度壓力調節系統，確保樹脂在模具內均勻滲透纖維增強材料。例如，2024年升級的智能溫控模塊可實時感應樹脂黏度變化，動態調整模具內腔壓力，使環氧樹脂在固化前完成充分浸潤，避免氣泡或纖維裸露缺陷?。在風電葉片主梁生產場景中，此類技術將型材孔隙率從1.2%降至0.3%，顯著提升結構強度?。?二、材料復合效率提升：多組分協同的工藝優化?針對納米改性樹脂、碳纖維混編材料等新型復合材料，拉膜器通過分區導流設計實現差異化浸潤。如2025年投產的第三代模塊化模具，其拉膜器可同時處理聚酯樹脂與乙烯基酯樹脂的切換需求，通過微米級流道調整，使纖維體積含量穩定在60%-65%區間，滿足汽車輕量化部件對材料性能的嚴苛要求?。?三、智能化升級：數字孿生與預測性維護?基于工業物聯網的拉膜器已實現全生命周期管理。例如，某企業通過植入模具內部的振動傳感器與溫度探頭，構建拉膜器磨損預測模型，將模具維護周期從800小時延長至1500小時?。2025年推廣的5G邊緣計算技術，更使模具調試時間縮短40%，大幅降低新產品的試制成本?。玻璃鋼拉擠模具的拉膜器已從單一成型工具發展為融合材料科學、智能控制的核心技術載體?。其通過精準壓力調控、多材料適配及智能運維，推動玻璃鋼型材生產向高效、低碳方向迭代。隨著2025年《復合材料產業技術路線圖》的實施，具備自感知、自優化的新一代拉膜器將加速國產高端裝備的全球競爭力提升。

玻璃鋼拉擠產品憑借輕量化、耐腐蝕等特性，已成為新能源裝備與綠色建筑領域的核心材料，2025年其市場規模預計突破300億元?。作為生產流程中的關鍵載體，玻璃鋼拉擠模具的精密化設計與材料適配能力，直接決定了制品的機械性能與成型效率。一、原材料體系：性能優化的化學基礎玻璃鋼拉擠產品的原材料體系包含三大核心組分：?樹脂基體?：環氧樹脂（占比35%-50%）、聚酯樹脂（耐候型）及酚醛樹脂（耐高溫型）構成材料骨架，2025年新增的納米SiO?改性樹脂使抗彎強度提升至800MPa?。?增強纖維?：以E-glass纖維為主（用量占比55%-70%），碳纖維（高端領域）與玄武巖纖維（環保領域）的復合應用增長顯著?。?功能助劑?：包括脫模劑（模具分離效率提升40%）、UV穩定劑（使用壽命延長3倍）及阻燃劑（氧指數＞32）等輔助材料?。玻璃鋼拉擠模具需根據樹脂黏度（200-800cps）與纖維排布需求，設計多段式梯度控溫腔體，確保材料在180℃固化段實現零氣泡成型?。二、應用創新：模具驅動的場景突破在玻璃鋼拉擠模具技術迭代下，產品應用呈現三大突破方向：?新能源裝備?：異型截面模具生產的氫能儲罐支架（壁厚公差±0.1mm），耐壓強度達120MPa，較傳統金屬件減重60%?。?智能建筑?：集成導電纖維的拉擠型材（通過模具定向排布），可嵌入傳感器形成自監測結構，2025年已用于杭州亞運場館幕墻系統?。?深海工程?：雙層復合模具技術制備的耐壓管道（耐腐蝕等級＞C5），突破4000米深海油氣輸送場景?。玻璃鋼拉擠產品的性能突破，本質是原材料革新與模具工藝的協同進化。2025年全行業已建成48套智能模具研發平臺，實現模具熱場仿真精度達0.01℃?。隨著生物基樹脂（碳減排30%）與拓撲優化模具技術的融合應用，玻璃鋼拉擠產品將在航空航天、柔性電子等前沿領域開辟全新價值空間。

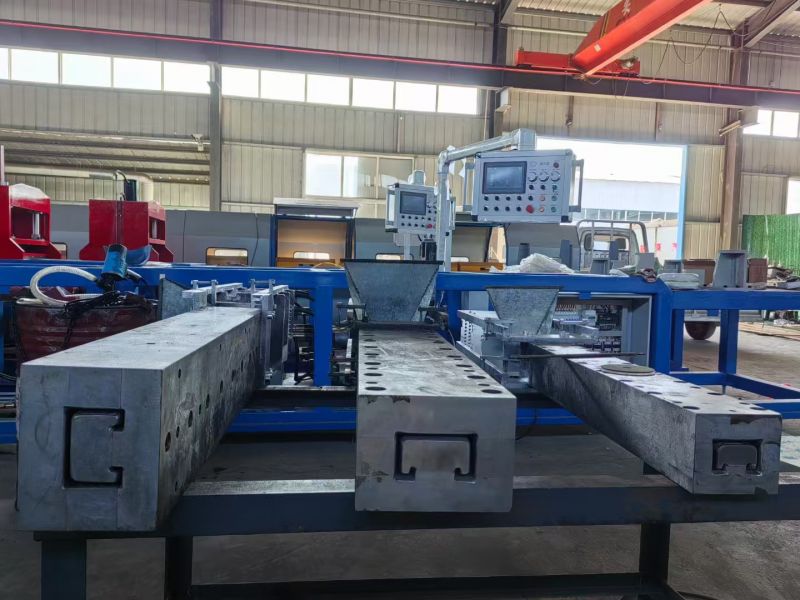

玻璃鋼拉擠模具作為復合材料連續成型工藝的核心裝備，在電工絕緣、軌道交通、新能源等領域持續發揮關鍵作用?56。隨著2024年新型耐高溫樹脂與智能溫控技術的普及，模具操作規范已從基礎操作升級為系統性技術管理。一、規范操作前準備?模具預熱與參數校準?啟動前需提前2小時開啟智能溫控系統，根據樹脂類型（如環氧樹脂或聚氨酯）設定模具三段式加熱區（入口區80-100℃、固化區140-160℃、出口區100-120℃），并實時校準熱電偶測溫精度?37。新模具首次使用須執行6-7次脫模劑涂覆，每次間隔20分鐘并拋光至鏡面效果?。?原料與設備聯檢?檢查玻璃纖維排紗系統是否存在交叉纏繞，確保每束纖維張力誤差＜5%。樹脂槽需配備雙聯過濾裝置，防止0.5mm以上雜質進入模腔?。二、溫度與速度協同控制?動態匹配技術?當模具中部溫度超過160℃時，應立即將牽引速度從0.5m/min提升至0.8m/min，避免樹脂過早固化導致制品開裂?。采用紅外熱成像儀每30分鐘掃描模腔，控制橫向溫差＜5℃?。?異常工況處置?遭遇突發停電時，須在10分鐘內將鍍鋅鋼芯棒退出模腔，防止樹脂固化堵塞。重啟后需執行模腔殘留物超聲波清洗（頻率28kHz，時長15分鐘）?。三、停機維護與模具保養?深度清潔流程?每日生產結束后，采用60℃堿性清洗劑（pH9-10）循環沖洗模腔30分鐘，重點清除碳化樹脂層。每生產50小時需用粒徑20μm的氧化鋁粉末進行模腔拋光?。?壽命延長措施?存儲時需在模腔內壁涂抹硅基防護膏，環境濕度控制在45%±5%。每季度進行3D激光掃描檢測，模腔尺寸偏差＞0.1mm時需返廠修復?。玻璃鋼拉擠模具的精細化運維已成為提升復合材料制品合格率的關鍵抓手?56。2025年行業技術規范特別強調智能溫控系統與預防性維護的結合，通過動態參數調整、模腔狀態監測、周期性深度保養三大技術路徑，可使模具使用壽命延長40%以上?37。生產企業需建立包含物聯網監控平臺、標準化操作手冊、應急響應機制在內的全流程管理體系，方能充分發揮先進模具的技術優勢。

玻璃鋼拉擠模具作為復合材料成型的關鍵部件，其表面處理工藝直接影響制品的精度與模具使用壽命。隨著新能源汽車、5G通信等領域對高精度玻璃鋼型材需求的增長，模具電鍍工藝的創新成為提升制造效能的核心環節?。2025年，智能電鍍與環保鍍層技術的突破，為玻璃鋼拉擠模具的高效運行與可持續發展提供了全新解決方案。?1. 電鍍材料與模具基體的適配性要求?玻璃鋼拉擠模具基體由環氧樹脂與玻璃纖維復合而成，其非金屬特性對電鍍層結合力提出特殊挑戰。需采用化學鍍鎳（EN）作為底層，通過氧化還原反應形成均勻鍍層，增強金屬與基體的附著力?。針對模具高溫工作環境（120-180℃），需在鎳層表面疊加鉻基合金鍍層，以提升耐熱性與耐磨性，確保模具在連續拉擠作業中保持尺寸穩定性?。?2. 電鍍工藝參數的精準控制??鍍層厚度控制?：模具表面鍍層需控制在15-30μm區間，過薄易導致腐蝕穿孔，過厚則影響模具導熱性。采用脈沖電鍍技術，通過調節占空比（10%-50%）與電流密度（2-5A/dm2），可實現納米級厚度精度?;?鍍液成分管理?：針對玻璃鋼模具的樹脂殘留特性，需使用pH值8.5-9.2的弱堿性鍍液，并添加絡合劑（如檸檬酸鈉）防止纖維溶脹?。?溫度梯度控制?：鍍槽溫度需分三階段調控——預熱階段（25-35℃）、沉積階段（50-60℃）、固化階段（80-90℃），以匹配模具材料的熱膨脹系數?。?3. 智能化電鍍質量檢測技術?引入介電層掃描儀（DLS）實時監測鍍層致密度，檢測精度達0.1μm；采用紅外熱成像技術評估鍍層散熱均勻性，確保模具在拉擠過程中熱量分布偏差小于±3℃?。對于復雜截面模具，通過電化學阻抗譜（EIS）分析鍍層孔隙率，將缺陷率控制在0.05%以下?。玻璃鋼拉擠模具的電鍍工藝已從單一防腐需求發展為融合材料科學、智能監測的復合技術體系。通過化學鍍與合金鍍層協同作用、工藝參數動態優化及數字化檢測技術的應用，顯著提升了模具的服役壽命（較傳統工藝延長2-3倍）與制品成型精度?。未來，無氰電鍍工藝與納米復合鍍層技術的深度開發，將進一步推動玻璃鋼拉擠模具向綠色制造與超精密成型方向升級?。

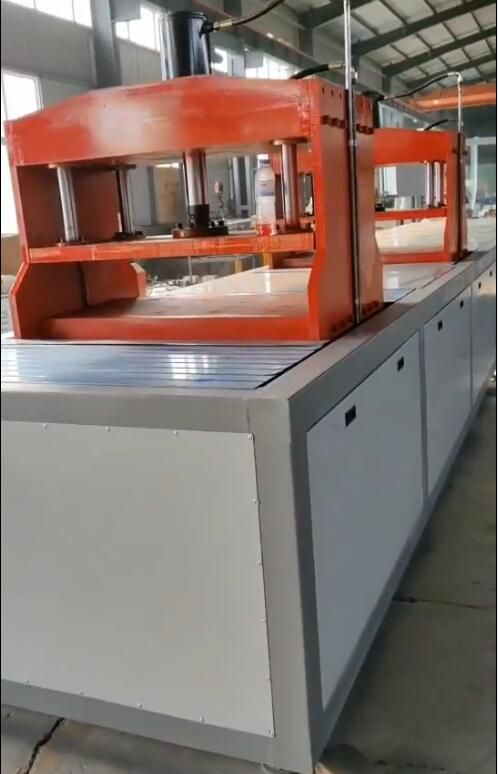

在復合材料連續成型工藝中，拉擠設備的牽引機是決定生產效率和成品精度的核心單元。隨著新能源汽車、風電葉片等領域對高強度玻璃鋼型材需求的激增，牽引機的電器系統正向高響應、智能化方向迭代。1. 牽引機電器系統的功能架構拉擠設備牽引機的電器組成通常包括四大模塊：驅動模塊：采用伺服電機或矢量變頻電機作為動力源，搭配高精度減速機，實現牽引速度0.1-5m/min的無級調節，滿足不同截面型材的張力控制需求。控制模塊：以PLC（如西門子S7-1200系列）為核心，集成運動控制卡和HMI觸摸屏，支持多段速編程、故障自診斷及遠程參數修改功能。傳感模塊：配置旋轉編碼器（分辨率達17bit）實時反饋牽引位置，結合張力傳感器（量程0-10kN）和溫度傳感器，確保型材在固化過程中的同步性與穩定性。通訊模塊：通過Profinet、EtherCAT等工業總線協議，與?拉擠設備?的加熱系統、樹脂注射單元實現數據互聯，構建閉環生產控制體系。2. 智能化升級的創新實踐為應對復雜工況挑戰，當前?拉擠設備?牽引機電器系統已引入多項前沿技術：雙閉環矢量控制技術：在傳統速度環基礎上增加張力反饋環，通過PID算法動態補償牽引力波動，將速度控制誤差壓縮至±0.5%以內。例如，某企業采用歐姆龍MX2系列變頻器后，碳纖維型材的直線度偏差降低40%。物聯網邊緣計算：在PLC中嵌入邊緣網關（如華為AR502H），實時采集電機電流、軸承振動等數據并上傳至云平臺，利用AI算法預測機械磨損周期，實現預防性維護。數字孿生同步校準：通過TwinCAT軟件建立牽引機數字模型，在實際生產中對比虛擬與現實數據流，快速定位編碼器信號干擾或PLC程序沖突等隱性故障。3. 典型故障的快速排除策略針對拉擠設備牽引機常見電器故障，可采取以下措施：牽引速度波動：檢查編碼器屏蔽線接地是否良好，重新標定伺服電機增益參數；HMI觸摸屏無響應：升級固件版本至V3.2以上，排查以太網交換機端口沖突；過載報警頻發：清潔張力傳感器應變片上的樹脂殘留，校準負載閾值至額定值120%。拉擠設備牽引機的電器組成正從單一執行機構向智能控制節點轉型。通過融合高精度傳感技術、工業物聯網及數字孿生工具，新一代牽引機不僅顯著提升了型材成型一致性，更實現了設備健康管理的全生命周期覆蓋。未來，隨著5G-MEC（移動邊緣計算）技術在拉擠設備?領域的滲透，牽引機電器系統將具備更強的自適應能力和協同制造潛力，為復合材料行業的高端化、定制化發展注入新動能。

近年來，隨著復合材料在建筑、交通、新能源等領域的廣泛應用，玻璃鋼拉擠設備作為核心生產裝備，其穩定性與效率直接影響產品質量與企業效益。然而，在實際生產中，液壓系統漏油是玻璃鋼拉擠設備?常見且亟待解決的故障之一。漏油不僅導致液壓油浪費、設備壓力不足，還可能引發設備停機、成品缺陷等連鎖問題。1. 漏油成因分析與精準定玻璃鋼拉擠設備?的液壓系統漏油通常由以下原因引起：密封件老化或磨損：長期高壓運行導致密封圈彈性下降，尤其在高溫環境下加速老化。油管接口松動或腐蝕：設備振動引起螺紋連接處松動，或油管材質不耐腐蝕產生裂痕。油液污染：雜質進入液壓油后劃傷缸體或閥塊密封面，形成滲漏點。系統壓力異常：壓力傳感器故障或調壓閥失效導致瞬時壓力超限，引發密封失效。創新檢測技術：引入紅外熱成像儀與超聲波檢漏儀，快速定位漏油點。例如，通過紅外檢測油液溫度異常區域，結合超聲波捕捉高頻泄漏聲波信號，可精準識別微小滲漏，避免傳統拆解檢查的耗時問題。2. 時效性解決方案與預防措施針對不同漏油場景，提出以下應對策略：密封件升級：采用氟橡膠（FKM）或聚氨酯（PU）材質密封圈，耐溫性與耐磨性提升30%以上。同步推廣模塊化密封組件設計，縮短更換時間。油管連接優化：在螺紋處涂抹耐高溫螺紋鎖固劑（如樂泰577），增強抗振性；對腐蝕風險高的區域，替換為不銹鋼金屬軟管。油液智能管理：加裝在線過濾系統（精度≤10μm），實時監測油液清潔度；推廣使用合成酯類液壓油，降低污染物附著風險。壓力動態監控：集成物聯網（IoT）壓力傳感器，通過云端平臺預警壓力波動，避免超壓運行。玻璃鋼拉擠設備的漏油問題需從設計、維護、監測多維度協同解決。通過應用新型密封材料、智能檢測工具及IoT技術，企業不僅能快速排除故障，還可實現預測性維護，延長設備壽命。未來，隨著數字孿生技術在?玻璃鋼拉擠設備?領域的深入應用，液壓系統健康管理將邁向更高精度與自動化，為復合材料行業高質量發展提供堅實保障。

在“雙碳”目標驅動下，風電葉片、氫能儲罐等高性能復合材料需求井噴，玻璃鋼拉擠設備作為核心生產工具，其噸位標準的科學選擇直接決定產品性能與產能效率。據《2023年全球復合材料設備白皮書》顯示，我國超60%的拉擠企業因設備噸位與產品不匹配導致材料損耗率超15%。隨著2023年新國標《GB/T 41023-2022 拉擠成型設備通用規范》的實施，玻璃鋼拉擠設備噸位標準化建設已成為行業提質增效的關鍵突破口。1. ?噸位定義與分級體系?玻璃鋼拉擠設備的噸位特指牽引系統最大輸出力，通常以“噸（T）”為單位。根據2023年行業共識，設備噸位分為三類：?小噸位（＜50T）?：適用于棒材、管材等低牽引力場景，如光伏支架連接件生產；?中噸位（50-200T）?：滿足工字鋼、格柵等結構型材需求，某軌道交通企業采用150T設備使型材產出速度提升至3.2m/min；?大噸位（＞200T）?：專攻風電主梁、大截面橋梁構件，如某龍頭企業使用320T設備生產84米風電葉片主梁，抗彎強度突破1200MPa。2. ?噸位選擇的技術經濟邏輯??技術適配性?：高纖維含量（≥70%）制品需匹配更高噸位，以克服纖維與模具間摩擦阻力。實驗表明，生產截面200mm×50mm的碳纖維型材時，噸位從80T提升至180T可使孔隙率從0.6%降至0.2%；?成本最優解?：噸位每增加50T，設備能耗上升18%，但產能可提升35%。某研究機構測算，200T設備全生命周期成本較100T設備降低22%。3. ?2023年噸位標準新趨勢??智能化噸位調節技術?：采用伺服電機與物聯網融合方案，實現±5%牽引力動態補償。如某德企開發的“Adaptive Tonnage”系統，可根據樹脂黏度（3000-5000cps）自動匹配最佳噸位；?模塊化噸位擴展設計?：通過更換液壓缸組和加固機架，使單臺設備具備50-250T可調范圍，設備復用率提升40%。玻璃鋼拉擠設備噸位標準正從“單一參數”向“系統集成”轉型。2023年上海復材展數據顯示，具備AI噸位優化功能的設備已占新裝機量的43%。未來，隨著數字孿生技術在噸位模擬中的深度應用（如ANSYS拉擠仿真模塊），設備選型誤差可控制在3%以內。行業需構建“材料-工藝-噸位”協同數據庫，推動玻璃鋼拉擠設備從“經驗驅動”邁向“數據智能”新時代。
